前言

一直以来，端内都没有统一的路由组件，在Jetpack的架构下，谷歌为了统一App内所有类型的页面路由规则，推出了Navigation组件。接下来围绕

什么是Navigation？
Navigation路由实现原理基本用法
Navigation路由实现原理架构介绍
Navigation路由实现原理
Navigation与ARouter技术选型

这几大方向介绍该组件。

Navigation是端内统一的路由组件，它支持Fragment、Activity、DialogFragment的路由行为；使用Navigation进行页面跳转时可配置动画、参数，也可以自动管理Fragment的回退栈，同时它还支持DeepLink深度链接，页面直达等等。可以说涵盖内容相当完善。它具有以下优势：

可视化的页面导航图，便于页面关系的管理
通过destination的action完成页面间的导航
方便添加页面动画
页面间类型安全的参数传递
通过NavigationUI类，对菜单、底部导航、抽屉菜单导航进行统一的管理
支持深层链接DeepLink

Navigation Graph

关联路由资源文件

NavHostFragment

承载内容区域的几个fragment的视图

NavController

不同fragment间的路由导航控制对象

添加依赖库

使用Navigation组件首先需要添加依赖，如下：

implementation 'androidx.navigation:navigation-fragment:2.3.1'
implementation 'androidx.navigation:navigation-ui:2.3.1'

构建路由节点

App所有的路由页面节点，可以有两种方式生成，一种是直接在创建项目的时候选择 new project --> 选择 Bottom Navigation Activity这个Template模板，它会自动构建出一套基于 navigation 的App模板项目出来；还有一种就是正常建立空项目，手动在资源文件 res --> New --> Android Resource File --> 新建一个Navigation Graph 文件【将File name设置为“nav_graph”，Resource type设置为“Navigation”】即可。XML代码如下：

<?xml version="1.0" encoding="utf-8"?>
<navigation xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:id="@+id/nav_graph"
    app:startDestination="@id/MainFragment">

    <fragment
        android:id="@+id/MainFragment"
        android:name="com.tufusi.autotrack.MainFragment"
        android:label="@string/main_fragment_label"
        tools:layout="@layout/fragment_main">

        <action
            android:id="@+id/action_MainFragment_to_FirstFragment"
            app:destination="@id/FirstFragment"
            app:enterAnim="@anim/slide_right_in"
            app:exitAnim="@anim/slide_left_out"
            app:popEnterAnim="@anim/slide_left_in"
            app:popExitAnim="@anim/slide_right_out" />

        <action
            android:id="@+id/action_MainFragment_to_FirstFragment"
            app:destination="@id/navigation_home_activity" />

        <argument
            android:name="name"
            android:defaultValue="leocheung"
            app:argType="string" />

        <deepLine
            android:id="@+id/deepLink"
            app:uri="www.tufusi.com" />

    </fragment>

     <fragment
        android:id="@+id/FirstFragment"
        android:name="com.tufusi.autotrack.scenario.AppViewScreenFragment"
        android:label="@string/fragment_title1"
        tools:layout="@layout/fragment_app_view_screen">

    </fragment>

    <dialog
        android:id="@+id/navigation_home_dialog"
        android:name="com.tufusi.autotrack.scenario.DialogFragment">

    </dialog>

    <activity
        android:id="@+id/navigation_home_activity"
        android:name="com.tufusi.autotrack.scenario.HomeActivity">

    </activity>
</navigation>

app:startDestination:"@id/MainFragment" 声明启动的第一个Fragment页面，navigation标签可以是多级嵌套的，每个navigator标签都必须有app:startDestination属性。

fragment标签用于声明这个路由节点是Fragment类型

action标签必须指定id和destination两个属性，表示跳转的页面路由，也可以配置动画；

argument标签用于页面间参数传递，可以使用插件配置，也可以手动添加该属性；

deepLink标签指深度链接，用于别的页面或者浏览器使用 www.tufusi.com 直接跳转 MainFragment

在主Activity页面的布局，展示如下：

<fragment
        android:id="@+id/nav_host_fragment"
        android:name="androidx.navigation.fragment.NavHostFragment"
        android:layout_width="0dp"
        android:layout_height="0dp"
        app:defaultNavHost="true"
        app:layout_constraintBottom_toBottomOf="parent"
        app:layout_constraintLeft_toLeftOf="parent"
        app:layout_constraintRight_toRightOf="parent"
        app:layout_constraintTop_toTopOf="parent"
        app:navGraph="@navigation/nav_graph" />

app:navGraph 必须指定路由导航图

app:defaultNavHost关联实体返回键处理页面回退事件，即该属性设置为true，那么该fragment会自动处理系统返回键。

路由跳转

view.findViewById(R.id.button_first).setOnClickListener(new View.OnClickListener() {
    @Override
    public void onClick(View view) {
        // 跳转写法一
//      NavHostFragment.findNavController(MainFragment.this)
//          .navigate(R.id.action_MainFragment_to_FirstFragment);

        // 跳转写法二
        Navigation.createNavigateOnClickListener(R.id.action_MainFragment_to_FirstFragment);
    }
});

跳转有两种写法，任取其中一种，方法一需要获取路由导航控制器，可以通API findNavController获取，导航跳转源码如下：

/**
 * Navigate to a destination from the current navigation graph. This supports both navigating
 * via an {@link NavDestination#getAction(int) action} and directly navigating to a destination.
 *
 * @param resId an {@link NavDestination#getAction(int) action} id or a destination id to
 *              navigate to
 * @param args arguments to pass to the destination
 * @param navOptions special options for this navigation operation
 */
public void navigate(@IdRes int resId, @Nullable Bundle args,
            @Nullable NavOptions navOptions) {
    navigate(resId, args, navOptions, null);
}

页面回退

指定回退到某个页面，中间打开的页面都会被关闭，类似于启动模式中的栈顶复用模式，inclusive为true时，回退的目标页也会一同被关闭。

public boolean popBackStack(@IdRes int destinationId, boolean inclusive) {
    boolean popped = popBackStackInternal(destinationId, inclusive);
    // Only return true if the pop succeeded and we've dispatched
    // the change to a new destination
    return popped && dispatchOnDestinationChanged();
}

回退到上一页

NavHostFragment.findNavController(MainFragment.this).popBackStack();

deepLink 深度链接

浏览器或者别的APP在拉起我们的APP时，如果传递的Intent.data为某个页面的deepLink，则会直接路由到该页面：

NavHostFragment.findNavController(MainFragment.this).handleDeepLink(Intent intent)

类	主要功能
NavHostFragment	内容区域的宿主container
NavController	作为页面路由导航的控制器
NavGraph	解析xml资源文件生成的对象，手机所有的路由节点Destination
NavgatorProvider	导航器提供者，HashMap存储容器
ActivityNavigator	负责Activity类型的页面跳转以及节点的创建
FragmentNavigator	负责Fragment类型的页面跳转以及节点的创建
DialogFragmentNavigator	负责Dialog类型的页面跳转以及节点的创建
NavGraphNavigator	特殊的导航器，资源文件解析完成后，专门负责首页页面的跳转以及NavGraph节点的创建

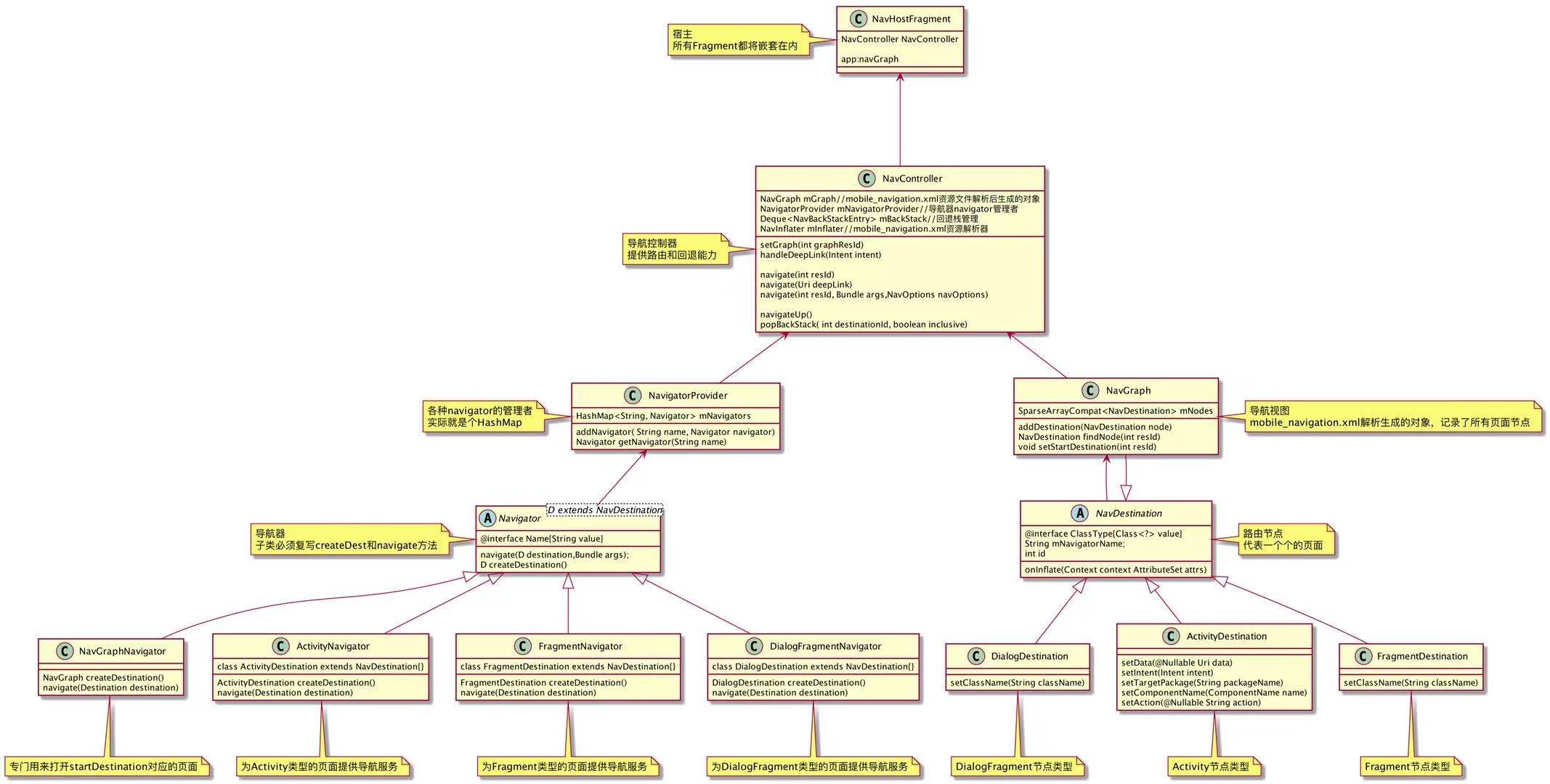

架构类图

在NavHostFragment宿主容器中构建导航控制器并注册导航器

NavHostFragment.java

public class NavHostFragment extends Fragment implements NavHost {

    // 解析布局文件中声明的两个自定义属性：navGraph、defaultNavHost
    @Override
    public void onInflate(@NonNull Context context, @NonNull AttributeSet attrs,
            @Nullable Bundle savedInstanceState) {
        super.onInflate(context, attrs, savedInstanceState);

        final TypedArray navHost = context.obtainStyledAttributes(attrs,
                androidx.navigation.R.styleable.NavHost);
        final int graphId = navHost.getResourceId(
                androidx.navigation.R.styleable.NavHost_navGraph, 0);
        if (graphId != 0) {
            mGraphId = graphId;
        }
        navHost.recycle();

        final TypedArray a = context.obtainStyledAttributes(attrs, R.styleable.NavHostFragment);
        final boolean defaultHost = a.getBoolean(R.styleable.NavHostFragment_defaultNavHost, false);
        if (defaultHost) {
            mDefaultNavHost = true;
        }
        a.recycle();
    }

    @Override
    public void onCreate(@Nullable Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        final Context context = requireContext();

        // NavHostFragment所有关于导航的能力都交托NavController处理，单一职责尽显优势，下面代码中的set功能全部委托控制器管理
        mNavController = new NavHostController(context);
        // 关联导航控制器与生命周期组件
        mNavController.setLifecycleOwner(this);
        // 导航控制器设置回退分发器
        mNavController.setOnBackPressedDispatcher(requireActivity().getOnBackPressedDispatcher());

        ... ...

        // 注册两个导航器
        onCreateNavController(mNavController);

        ... ...

        // 委托控制器解析资源文件 - 导航图文件
        mNavController.setGraph(mGraphId);
    }

    protected void onCreateNavController(@NonNull NavController navController) {
        // 向NavigatorProvider 注册用于Fragment和DialogFragment路由的导航器
        navController.getNavigatorProvider().addNavigator(
                new DialogFragmentNavigator(requireContext(), getChildFragmentManager()));
        navController.getNavigatorProvider().addNavigator(createFragmentNavigator());
    }
}

NavController解析路由资源文件生成NavGraph并启动路由首页

NavController.java

public void setGraph(@NavigationRes int graphResId, @Nullable Bundle startDestinationArgs) {
    // 解析xml文件，并生成NavGraph对象
    setGraph(getNavInflater().inflate(graphResId), startDestinationArgs);
}

public void setGraph(@NonNull NavGraph graph, @Nullable Bundle startDestinationArgs) {
    // 上一步解析完成，这里保存APP的路由导航结构图
    mGraph = graph;
    // 通知资源文件解析完成，NavGraph构建完成，打开路由结构图中的第一个页面
    onGraphCreated(startDestinationArgs);
}

private void onGraphCreated(@Nullable Bundle startDestinationArgs) {

    ... ...

    if (mGraph != null && mBackStack.isEmpty()) {
        boolean deepLinked = !mDeepLinkHandled && mActivity != null
                && handleDeepLink(mActivity.getIntent());
        if (!deepLinked) {
            // 如果没有深度链接，打开导航结构图中的第一个页面
            navigate(mGraph, startDestinationArgs, null, null);
        }
    } else {
        dispatchOnDestinationChanged();
    }
}

private void navigate(@NonNull NavDestination node, @Nullable Bundle args,
        @Nullable NavOptions navOptions, @Nullable Navigator.Extras navigatorExtras) {

    ... ...

    // 通过  node.getNavigatorName() 找到创建它的 navigator来完成导航
    // 主要由以下几种
    // NavGraphNavigator --> NavGraph
    // ActivityNavigator --> ActvityDestination
    // FragmentNavigator --> FragmentDestination
    Navigator<NavDestination> navigator = mNavigatorProvider.getNavigator(
            node.getNavigatorName());
    Bundle finalArgs = node.addInDefaultArgs(args);
    // 资源文件解析完成后，启动路由的首页，通过 NavGraphNavigator 来导航
    // 如果使用 NavController.navigate()来导航，这个navigator就有可能是ActivityNavigator、FragmentNavigator、...
    NavDestination newDest = navigator.navigate(node, finalArgs,
            navOptions, navigatorExtras);

    ... ...
}

NavGraphNavigator启动路由首页

每个导航器都必须标记Navigator.Name注解，用以表明自己是为哪种类页面提供路由服务，同时必须指明该导航器所创建的路由节点的类型。而这也是为什么我们可以在资源文件中使用navigation标签的原因。

NavGraphNavigator.java

@Navigator.Name("navigation")
public class NavGraphNavigator extends Navigator<NavGraph> {

    @Override
    public NavDestination navigate(@NonNull NavGraph destination, @Nullable Bundle args,
            @Nullable NavOptions navOptions, @Nullable Extras navigatorExtras) {
        // 找到起始页面的id
        int startId = destination.getStartDestination();
        if (startId == 0) {
            throw new IllegalStateException("no start destination defined via"
                    + " app:startDestination for "
                    + destination.getDisplayName());
        }
        // 找到起始页面的 Destination
        NavDestination startDestination = destination.findNode(startId, false);
        if (startDestination == null) {
            final String dest = destination.getStartDestDisplayName();
            throw new IllegalArgumentException("navigation destination " + dest
                    + " is not a direct child of this NavGraph");
        }
        // 由于路由的开始页面可能是Fragment，也有可能是Activity，所以首页的具体导航工作还是各个导航器
        Navigator<NavDestination> navigator = mNavigatorProvider.getNavigator(
                startDestination.getNavigatorName());
        return navigator.navigate(startDestination, startDestination.addInDefaultArgs(args),
                navOptions, navigatorExtras);
    }
}

FragmentNavigator的路由跳转实现

这里以Fragment类型的页面作为示例，因为这里有一个问题需要解决，其他类型的页面路由实现几乎类似。

FragmentNavigator.java

// 注解标记必须有，这也是自定义导航器所必须的
@Navigator.Name("fragment")
public class FragmentNavigator extends Navigator<FragmentNavigator.Destination> {
    @Override
    public NavDestination navigate(@NonNull Destination destination, @Nullable Bundle args,
            @Nullable NavOptions navOptions, @Nullable Navigator.Extras navigatorExtras) {

        // 通过节点中解析到的fragment class 反射实例化出fragment对象
        String className = destination.getClassName();
        if (className.charAt(0) == '.') {
            className = mContext.getPackageName() + className;
        }
        final Fragment frag = instantiateFragment(mContext, mFragmentManager,
                className, args);
        frag.setArguments(args);
        final FragmentTransaction ft = mFragmentManager.beginTransaction();

        // 配置页面切换动画
        int enterAnim = navOptions != null ? navOptions.getEnterAnim() : -1;
        int exitAnim = navOptions != null ? navOptions.getExitAnim() : -1;
        int popEnterAnim = navOptions != null ? navOptions.getPopEnterAnim() : -1;
        int popExitAnim = navOptions != null ? navOptions.getPopExitAnim() : -1;
        if (enterAnim != -1 || exitAnim != -1 || popEnterAnim != -1 || popExitAnim != -1) {
            enterAnim = enterAnim != -1 ? enterAnim : 0;
            exitAnim = exitAnim != -1 ? exitAnim : 0;
            popEnterAnim = popEnterAnim != -1 ? popEnterAnim : 0;
            popExitAnim = popExitAnim != -1 ? popExitAnim : 0;
            ft.setCustomAnimations(enterAnim, exitAnim, popEnterAnim, popExitAnim);
        }

        // 完成新页面展示工作，可以看到这里使用了 replace
        // 这种方式在首页进行页签切换，势必会造成页面重绘，数据重加载，造成资源浪费
        ft.replace(mContainerId, frag);
        ft.setPrimaryNavigationFragment(frag);

        final @IdRes int destId = destination.getId();
        final boolean initialNavigation = mBackStack.isEmpty();
        // TODO Build first class singleTop behavior for fragments
        final boolean isSingleTopReplacement = navOptions != null && !initialNavigation
                && navOptions.shouldLaunchSingleTop()
                && mBackStack.peekLast() == destId;

        boolean isAdded;
        if (initialNavigation) {
            isAdded = true;
        } else if (isSingleTopReplacement) {
            // Single Top means we only want one instance on the back stack
            if (mBackStack.size() > 1) {
                // If the Fragment to be replaced is on the FragmentManager's
                // back stack, a simple replace() isn't enough so we
                // remove it from the back stack and put our replacement
                // on the back stack in its place
                mFragmentManager.popBackStack(
                        generateBackStackName(mBackStack.size(), mBackStack.peekLast()),
                        FragmentManager.POP_BACK_STACK_INCLUSIVE);
                ft.addToBackStack(generateBackStackName(mBackStack.size(), destId));
            }
            isAdded = false;
        } else {
            // 加入后退堆栈
            ft.addToBackStack(generateBackStackName(mBackStack.size() + 1, destId));
            isAdded = true;
        }
        if (navigatorExtras instanceof Extras) {
            // 配置过渡动画
            Extras extras = (Extras) navigatorExtras;
            for (Map.Entry<View, String> sharedElement : extras.getSharedElements().entrySet()) {
                ft.addSharedElement(sharedElement.getKey(), sharedElement.getValue());
            }
        }
        // 最后提交事务完成fragment的路由操作
        ft.setReorderingAllowed(true);
        ft.commit();
        // The commit succeeded, update our view of the world
        if (isAdded) {
            mBackStack.add(destId);
            return destination;
        } else {
            return null;
        }
    }
}

到此，Navigation组件功能大致分析完毕。我们可以看出，Navigation在路由导航的时候非常依赖资源文件的配置，但是一般大型APP多则上百个页面，是不可能把所有页面路径配置在资源文件中的，所以相对于组件化项目来说，这还不够灵活，接下来我们可以通过定制优化来改造这一点，使其更实用。

前言

什么是Navigation？

Navigation主要元素

Navigation基本使用

添加依赖库

构建路由节点

路由跳转

页面回退

deepLink 深度链接

Navigation 架构概述

Navigation路由实现原理
